PORADNIK Wood-Mizer #3 | Jak wyregulować prowadniki brzeszczotu?
Dodane przez Wood-Mizer, Europe

Rolki prowadzące ostrze są ważnym komponentem głowicy tnącej. Traki Wood-Mizer wyposażone są w dwie rolki prowadzące, stałą od strony napędu i ruchomą po stronie biernej głowicy. Postępując zgodnie z poniższą instrukcją wykonasz prawidłową regulację prowadników brzeszczotu
Aby regulacja przebiegła bezproblemowo upewnij się, ze korzystasz z oryginalnych części zamiennych Wood-Mizer
- Wąska rolka prowadząca brzeszczotSpecial Price 110,86 zł 90,13 zł Regular Price 123,18 zł 100,15 zł
- Łożysko rolki prowadzącej brzeszczotSpecial Price 14,32 zł 11,64 zł Regular Price 15,90 zł 12,93 zł
- Szeroka rolka prowadząca brzeszczot (bez trzpienia)Special Price 178,35 zł 145,00 zł Regular Price 198,17 zł 161,11 zł
- Wąska rolka prowadząca brzeszczot (bez trzpienia)Special Price 154,24 zł 125,40 zł Regular Price 171,39 zł 139,34 zł
1. Przed regulacją zamontuj brzeszczot, a następnie wykonaj prawidłowy naciąg.
2. Ustaw odpowiedni nacisk rolek na brzeszczot.
• Korzystając z taśmy pomiarowej (metrówki) zmierz odległość pomiędzy łożem traka, a ostrzem brzeszczotu (przyjmijmy, że wynosi ona 250 mm).
• Wyreguluj położenie rolek, tak aby naciskały na brzeszczot redukując tym samym odległość ostrza względem łoża o 6 mm (w naszym przykładzie docelowy wymiar powinien wynosić 244 mm).
• Dokonaj ponownego pomiaru aby sprawdzić otrzymane ugięcie brzeszczotu względem łoża traka.
3. Ustaw prowadniki w płaszczyźnie pionowej upewniając się, że brzeszczot nie jest pochylony w górę lub dół (sprawdzenie równoległości brzeszczotu).
• Przesuń ramię prowadnika brzeszczotu w kierunku od maszyny. Odległość do jego krańcowego położenia powinna wynosić 15 mm.
• Skorzystaj z przyrządu pomiarowego zwanego „sztuczką”, przypinając ją do brzeszczotu obok rolki prowadnika. Upewnij się, że nie spoczywa ona na zębie piły lub zadziorze i dobrze dolega do brzeszczotu. „Sztuczka” powinna znajdować się zawsze pomiędzy zębami brzeszczotu.
• Korzystając z taśmy pomiarowej (metrówki) zmierz odległość pomiędzy łożem traka, a dolną krawędzią „sztuczki”.
• Przesuń głowicę tnącą tak, by przedni koniec przyrządu znajdował się nad miejscem poprzedniego pomiaru i ponów czynność.

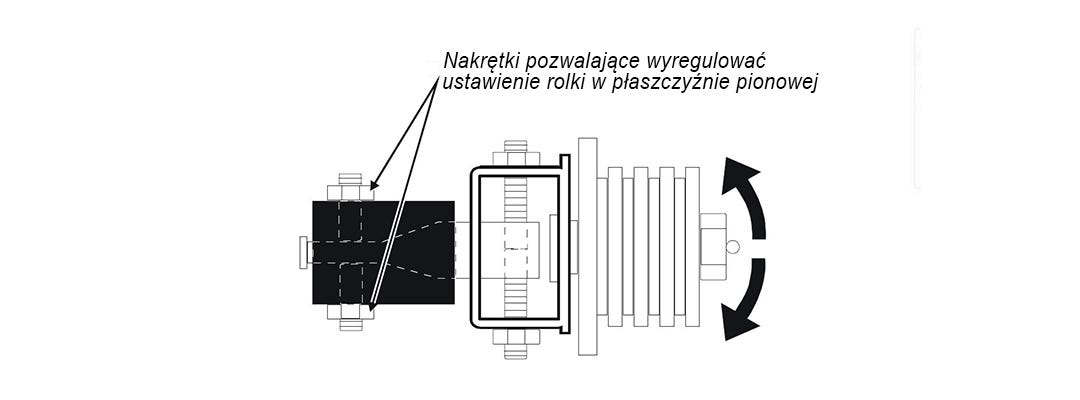

• Wykonane pomiary odległości muszą dać jednakowe wyniki. Jeśli tak nie jest, to należy zluzować jedną z bocznych śrub dociskowych zgodnie z poniższym rysunkiem.
• Przesuń głowicę traka w kierunku cięcia tak aby tylna część przyrządu znajdowała się nad punktem pomiarowym i powtórz pomiar zgodnie z powyższymi wskazówkami.
• Pomiar odległości przy tylnym końcu przyrządu musi dać taki sam wynik jak dwa wcześniejsze pomiary. Jeśli tak nie jest, to należy wyregulować ustawienie prowadnika piły zgodnie z powyższym rysunkiem.
• Umieść „sztuczkę” obok drugiej rolki prowadzącej i powtórz powyższą procedurę.
• Po regulacji sprawdź ponownie czy ugięcie brzeszczotu względem łoża wynosi 6 mm. Uruchom również napęd piły, a po jego zatrzymaniu sprawdź jeszcze raz ustawienie prowadnika.
4. Wyreguluj odległości rolki prowadzącej od brzeszczotu.

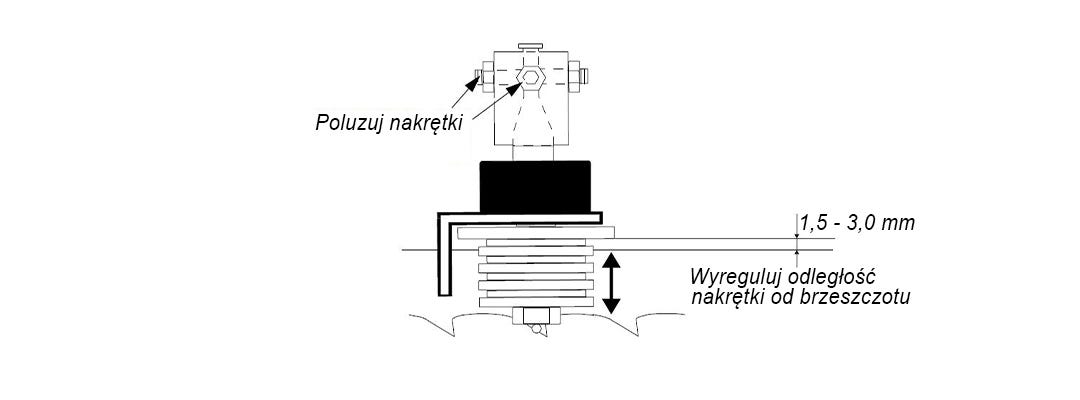

• Ustaw prowadnik piły tak aby kołnierz rolki prowadnika znajdował się w odległości około 1,5 - 3,0 mm od tylnej krawędzi piły.
• Poluzuj jedną boczną i jedną górną śrubę dociskową, tak aby uzyskać prawidłową odległość między kołnierzem rolki a brzeszczotem, zgodnie z poniższym rysunkiem
• Po zakończeniu dokręć śruby dociskowe i wykonaj tą samą regulację na drugiej rolce prowadzącej brzeszczot.
5. Ustaw prowadniki w płaszczyźnie poziomej.
• Przesuń ramię prowadnika brzeszczotu w kierunku do maszyny (tak aby umiejscowić je po środku).
• Przyłóż sztuczkę do powierzchni czołowej rolki prowadnika centrycznie, zgodnie z tym jak pokazano na poniższym rysunku.
• Zmierz odległość od tylnej krawędzi brzeszczotu do przyrządu regulacyjnego (odległość B na powyższym rysunku).
• Dokonaj pomiaru odległości pomiędzy tylną krawędzią piły a drugim z końców przyrządu regulacyjnego (odległość A na powyższym rysunku).
• Rolka prowadnika piły powinna być ustawiona równolegle do piły lub nieznacznie pochylona w płaszczyźnie poziomej tak jak przedstawiono na rysunku. Jeśli tak nie jest, to należy wyregulować ustawienie rolki w płaszczyźnie poziomej używając bocznych śrub dociskowych prowadnika.
• Sprawdź ustawienie drugiej rolki prowadzącej brzeszczot powtarzając przedstawione powyżej czynności.
Jeśli po wyregulowaniu ustawienia prowadników będą występowały nieprawidłowości w cięciu, to ich przyczyna najprawdopodobniej będzie dotyczyć brzeszczotu.
